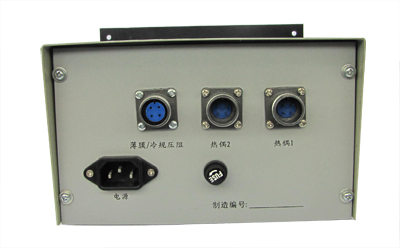

ZY-1壓阻規--熱偶規復合真空測量?jī)x在ZO-2 熱偶真空測量?jī)x基礎上增加了一路壓阻規管，用于測量101kPa～200Pa之間的真空度。本儀器可同時測量?jī)陕氛婵斩龋渲姓婵帐?由熱偶規管1和壓阻規管分段復合測量。
1 . 主要技術指標
1.1  測量范圍： 101kPa～100 Pa ±10% (壓阻規管)
 200～1 Pa           ± 20%(熱偶規管)
   1～0.1 Pa         　± 50%(熱偶規管)
1.2  配用規管： ZJ—54D 熱偶規管
 YZG—15A 壓阻規管
1.3 電源電壓： 交流220V   50Hz
1.4 使用環境： 5～30℃     濕度 < 80%
1.5 外形尺寸：  321(w)X255(h)X380(D)mm³
    開孔尺寸: 300(w)X220(h)mm2

2. 工作原理和使用方法
2.1  工作原理：
本儀器熱偶規管采用定流方式工作。工作電流可以數字設定?？梢宰詣?dòng)調整**滿度和高真空時的滿度加熱電流。真空度的單位自動轉換。
為了提高101kPa～200Pa測量精度，同時避免氣體種類對測量結果的影響，本儀器對真空室1復合了壓阻規管，當真空室1的真空度處于上述范圍時，壓阻規管工作，高于上述范圍時，熱偶規管工作。
壓阻真空規管是利用單晶硅的壓阻效應制成的一種力敏器件。它以單晶硅為基體，按特定晶面，根據不同的受力形式分別加工成彈性應變?cè)?，在彈性?yīng)變?cè)倪m當位置，用集成電路工藝技術擴散四個等值電阻，組成惠斯登電橋。當不受壓力作用時，電橋處于平衡狀態；當受到壓力作用時，一對橋臂電阻變大，另一對變小，電橋失去平衡。若對電橋加一恒定電流(電壓)，便輸出對應于所加壓力的電壓信號，從而達到測量氣體壓力的目的。同時，由于壓力測量取決于單晶硅基片的形變程度，測量結果與氣體種類無關。
由于這種傳感器的感受、**和檢測三部分同由一個元件實現，沒有中間轉換環節，所以不重復性和遲滯等誤差極小。同時由于硅單晶本身剛度很大，形變很小，保證了良好的線性度，因此綜合精度**。
本儀器提供了壓阻真空規管工作所**需的恒流源，并接收規管送出的壓力信號。所有的調零、調滿度等均由軟件完成，并且用軟件對規管電流源的微小變化進行補償，擴大了規管的測量范圍。使用**方便。
