一．使用范圍：
    RE-2302型重復脈沖發生器是一種模擬發生各種沖擊脈沖波形的儀器，通過選擇開關改變沖擊脈沖線路中不同的參數，可以得到不同的類似于高壓實驗室里高壓沖擊脈沖波發生器的波形?？捎糜陔姍C(jī)、電抗器、電力變壓器，儀用變壓器等線圈內部沖擊脈沖電壓分布（電位梯度）的模擬試驗和絕緣缺陷的定位。對線圈無**損壞。還可用于高壓沖擊脈沖發生器中波前、波尾電阻等參數的預置，測試系統的傳輸特性，以及電纜和線圈等的瞬態波形的測量。充電電壓的幅值從0~400v**。重復頻率為25 Hz。該儀器特別適合在高壓實驗室，變壓器廠，電機廠，互感器廠和大**院校的教學實驗中使用。
二． 要技術指標：
充電電壓：0~400v連續**，±2%
脈沖波形：波前0.5μs，波尾6500μs
脈沖頻率：25Hz（3 Hz外接Cs）     單次手動
截波時間：0.5μs~16μs連續**
充電電容Cs：4.7/6.8/10/22/33/47/68/100/220/330/470/680/1000nF/Ext(Maxx10μF)
波前電阻Rs：3.3/4.7/6.8/10/15/22/33/47/68/100/150/220/330/470/680/1K/
             1.5K/2.2K/3.3K/4.7K/Ext
波尾電阻Rp：10/15/22/33/47/68/100/150/220/330/470/680/1K/1.5K/2.2K/
             3.3K/4.7K/6.8K/10K/15K/ Ext
系統電感L：0/10/20/30/40/50/60/70/80/90/100μH
負載電容：0.47/0.68/1/2.2/3.3/4.7/6.8/10/22/33/47/68/100nF/ Ext
三．工作原理：

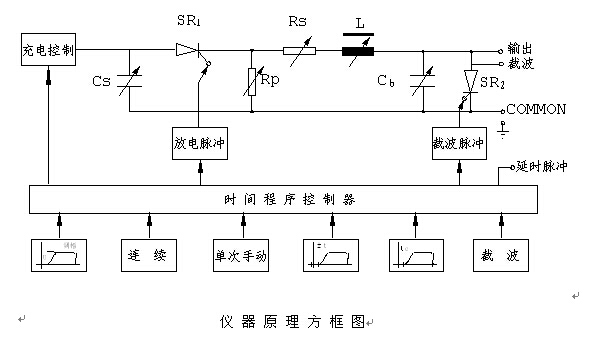

儀器的方框圖如圖所示。
脈沖形成線路是模擬沖擊波發生器主回路，其中充電電容Cs，波前電阻Rs，波尾電阻Rp，負載電容Cb，系統電感L均可以在**范圍內**調節，從而可以在輸出端得到不同波形的脈沖。
儀器內部有一個直流穩壓源提供給主回路充電電容Cs一個穩定的充電電容，其值可以從0~400V連續調節，放電時間是由時間控制器輸出給**硅一個觸發信號，這樣在放電回路里得到一個沖擊脈沖波形。脈沖的頻率是由時間控制器控制，當外接充電電容Cs時，其頻率在3Hz，需要單次手動時，由手動開關控制，接一下開關輸出一個脈沖，使用內接充電電容時脈沖頻率為250Hz，時間控制器頻率是由工頻電源的頻率分頻后產生的，所以頻率穩定便于通用示波器測試。
沖擊脈沖的截波是通過**硅來完成。由時間控制器輸出給**硅截波信號，截波時間可以在0.5μs~16μs內**調節。
時間控制器是整個儀器的**部分，所以采用高速的集成元件，使其工作在高電平狀態，這樣便于抗干擾，穩定性較強。所有的操作，控制均在儀器的面板上進行，使用方便。
四． 應用與操作：
圖示中的波形是通過儀器面板上的按鈕開關和波段開關的轉換得到的幾種典型波形。

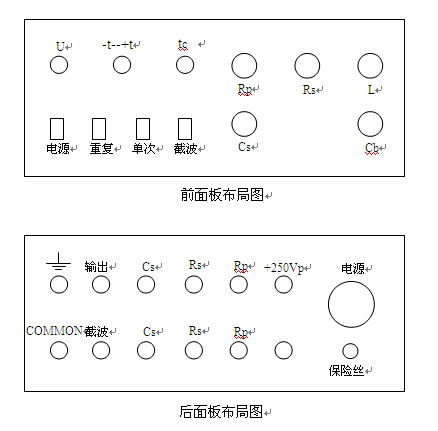

脈沖輸出端子在儀器的后面板上，儀器內部有兩個接地端子，當需要正極性輸出脈沖時，將“COMMON”端子與“    ”端子連接起來，接通電源2~3分鐘以后儀器正常工作，“脈沖輸出”端輸出正極性脈沖。
若需要負極性輸出脈沖時，不要將“COMMON”端與“    ”端連接，將“脈沖輸出”端與“    ”相接，“COMMON”端輸出負極性脈沖。
脈沖波形的連續和單次輸出由面板上的“重復”、“單次”手動按鈕開關控制，按下“重復”按鈕開關（指示燈亮），輸出為25Hz的連續脈沖波形，單次脈沖輸出時，需關掉“重復”按鈕開關，每按一次“單次”按鈕開關，輸出一個脈沖。
脈沖的截波由“截波”按鈕開關控制。需要輸出脈沖的截波時，按下前面板“截波”按鈕開關即可。截波時間范圍由tc旋鈕來調節。
脈沖波形的波前、波尾電阻由標有Rs、Rp的波段開關調節。調節范圍有20檔，需要外接電阻時，可將波段開關放在“Ext”的位置上，電阻接在儀器后面板相應的接線柱上。
調節Cs、Cb波段開關可改變充電電容Cs和負載電容Cb，分別有13檔的調節范圍。需要外接時，將波段開關放在“Ext”檔上，電容接在儀器后面板相應的接線柱上，充電電容**大不能**過10μF。
系統的電感L**節L波段開關，調節范圍有10檔，需外接時，開關放在“Ext”檔上，將電感接在后面板相應的接線柱上。
脈沖幅值由面板上U旋鈕調節，調節范圍0~400V。

五． 注意事項：
1. 在調節波段開關時，應使開關轉動至穩定的位置，否則影響觸點的良好接觸。
2. 在接外接元件時，切勿短路或接錯。
3. 單次手動的按鈕開關在操作時，要?jiǎng)幼骺於辛Γ?*按到底，再放回原處，以保證單次脈沖輸出。
4. 做脈沖的截波時，如Rs與Cb較小時，將后面板上“COMMON”端與“截波”端聯接，可獲得較理想截波輸出。
