MCY2008壓阻真空測量?jī)x是單片微機控制的智能儀器，采用壓阻式真空規管，用于測量101～0.01KPa之間的真空度。由于壓阻規管輸出電壓是真空度的線性函數，因此在上述范圍內，其測量精度和線性度很好，而且規管結構牢靠，使用**長，是比較理想的粗低真空測量?jī)x器。特別值得一提的是這種規管還可以作為壓力傳感器使用，對于需要真空度、壓力連續測量的場合極為適用。
1 . 主要技術指標：
1.1  測量范圍： 101～0.01KPa
1.2  測量精度:      ±5‰±1字(滿度誤差）
1.3  分辨率:        1Pa
1.4  配用規管： 154N-015A壓阻規管
1.5  電源電壓： AC220 50HZ
1.6  使用環境： -5～60℃   濕度 < 80%
1.7  外形尺寸：  100×120×150mm3
1.8  開孔尺寸：     92×92mm2
2.工作原理和使用方法 ：
2.1  工作原理：
壓阻真空規管是利用單晶硅的壓阻效應制成的一種力敏器件。它以單晶硅為基體，按特定晶面，根據不同的受力形式分別加工成彈性應變?cè)趶椥詰?yīng)變?cè)倪m當位置，用集成電路工藝技術擴散四個等值電阻，組成惠斯登電橋。當不受壓力作用時，電橋處于平衡狀態；當受到壓力作用時，一對橋臂電阻變大，另一對變小，電橋失去平衡。若對電橋加一恒定電流(電壓)，便輸出對應于所加壓力的電壓信號，從而達到測量氣體壓力的目的。
由于這種傳感器的感受、**和檢測三部分同由一個元件實現，沒有中間轉換環節，所以不重復性和遲滯等誤差極小。同時由于硅單晶本身剛度很大，形變很小，保證了良好的線性度，因此綜合精度**。
本儀器配套的154N-015A規管系采用美國**帶隔離膜封裝的絕壓管芯組裝
本儀器提供了壓阻真空規管工作所**須的恒流源，并接收規管送出的壓力信號。所有的調零、調滿度等均由軟件完成，并且用軟件對規管電流源的微小變化進行補償，擴大了規管的測量范圍。使用**方便。

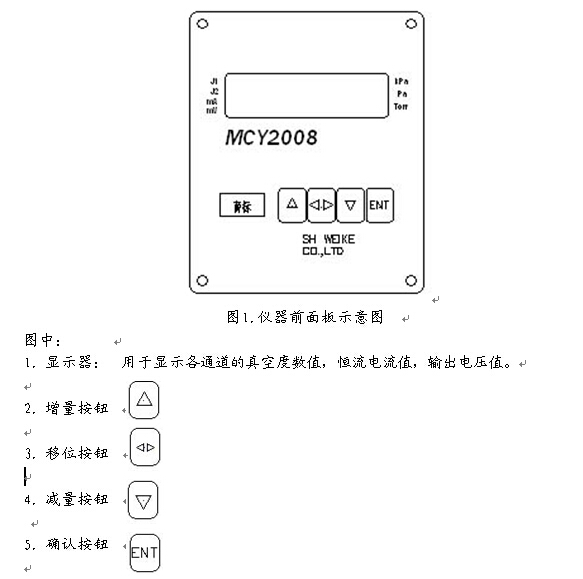

儀器前面板如圖一所示：

2.2 儀器使用方法：
2.2.1 正常顯示方式：
開啟儀器后，儀器顯示“- - ON - -”。三秒種后顯示當前真空度;如果長時間顯示“- - ON - -”,說明儀器有故障!
按ENT鍵一次，放松后馬上按減量鍵一次（組合鍵1），可使儀器顯示輸出電壓值，單位為mV。再按一次這組鍵，可以使儀器顯示規管恒流電流值。第三次按這組鍵則返回真空度。
2.2.2 設置控制觸點動作真空度的方法：
按動ENT鍵一次，馬上按增量鍵（組合鍵2），顯示器左端顯示“1”，表示此后將顯示控制觸點1的動作真空度。數秒鐘后，顯示器顯示原先設定的值。**高位作有規律的閃爍。如果顯示的動作真空度數量級不正確，則首先應調整數量級。連續按增量鍵數次，**高位由9進位時，設定的動作真空度數量級加一。重復這一過程，數量級不斷增加，直到900kPa.
按減量鍵數次，當**高位由1退位時，設定的動作真空度數量級減一，重復這一過程，數量級不斷減少，直到0.1Pa數量級。
數量級調整完畢后，**整設定的動作真空度的各位。顯示器上不斷閃爍的這一位可以改變。按動增量鍵可執行加一操作，按動減量鍵可執行減一操作。按動移位鍵可以使下一位閃爍。修改完畢后**要按ENT鍵一次，把它送入儀器內部保存。
按ENT鍵后，設定的控制觸點1的動作真空度將保存在儀器內部。
這時顯示器左端顯示“2”，表示此后將顯示控制觸點2的動作真空度?？梢园凑照{(diào)整控制觸點1的動作真空度的方法進行調整。
2.2.2 校準規管高真空時的零點的方法：
當規管封接于高真空環境時，儀器顯示不為零，或者儀器的顯示發生閃爍，說明儀器需要校零。
當規管封接于高真空環境時，若真空度優于1Pa,可以校準規管的零點。方法是：開機穩定半小時后，按下ENT鍵一次，松開后再按移位鍵一次（組合鍵3）。然后再按" 組合鍵3"  二次，儀器顯示“CAL 0”。等待數秒后，“CAL 0”開始閃爍，此時按下“ENT”鍵，儀器自動校準零點。如不需校準零點或錯誤進入了校零模式，操作者可不用按**鍵，“CAL 0”閃爍數秒后，會自動回到測量顯示模式。
2.2.3 校準規管滿度的方法：
一般不需校準儀器的滿度。儀器偏離滿度過多或**換新規管后，可校準儀器滿度。當系統暴露**時（對于YZ—2、YZG—2壓阻規管）,確認規管聯接無誤。開機穩定半小時后，可按下ENT鍵+移位鍵（組合鍵3）三次，儀器進入校零模式。在儀器顯示閃爍以前，按下除“ENT”鍵外的任一鍵，儀器顯示“CAL 1”，幾秒后儀器進入設定滿度狀態,設定操作方法同2.2.2。設定完后，按下“ENT”鍵。儀器完成滿度校準。顯示為101kPa。**須注意，對儀器設定和校準滿度時，**須確認規管處于該規管的滿度壓強下，否則將嚴重影響儀器的測量精度。
3. 儀器電源及規管聯接

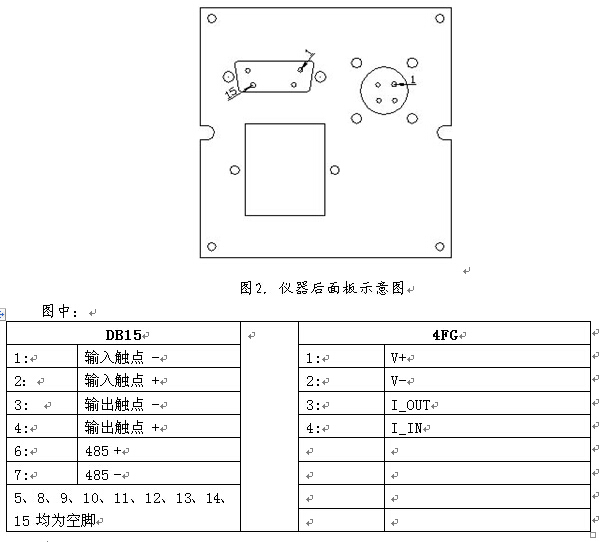

儀器電纜與機箱聯接采用接線柱聯接。儀器后面板接線柱排列如圖二所示：

4.規管聯接要求：
一般情況下，規管應垂直或水平安裝。安裝后一般不要轉動或變動規管位置。
6. 維護、儲存和運輸
6.1 本設備在使用過程中**須正確操作和維護，并防止灰塵與潮氣侵入。
6.2 在長期使用后應作內部檢查，**內部所積塵污。
6.3 設備應存放在環境溫度為+10～35 ℃，相對濕度<80%和無腐蝕性氣體及油蒸汽， 強烈電磁場與機械振動，并具有良好通風的室內。
6.4 運輸時設備應裝在具有防潮袋的牢固運輸箱內，包裝好的設備與箱壁間應放有清潔干燥的防振物，運輸箱外應標有"向上"，"小心輕放"等標記。
